Lab0

这里放一些 Logisim tricks

在本地搭建 Logisim 实验环境

常见的 Logisim 有三种版本：

  1. Logisim，更新止步于 2013 年，后面的版本都是它的 Fork
  2. Logisim Italian Fork，比较经典的 Fork，似乎是两年一次更新
  3. Logisim-evolution，比较前沿的 Fork，有较多的新功能，似乎在持续维护

对于 DLCO 这门课，你应该选择第二个版本，选择正确的版本对你在本地调试有很大的帮助（这三个版本的.circ文件不完全互通，你也不希望自己在本地连好的实验在评测机上打不开吧嘿嘿）。

具体来说，实训平台用的是 v2.16.1.3 的版本，个人建议使用最新的 v2.16.2.2 版本或者在线平台的 v2.16.1.3 版本，否则后期遇到锁存器和触发器时可能会遇到一些问题（？）

Logisim Tips

Logisim 缺乏友好的新手教程，在此推荐 Logisim 使用教程 - Digital Lab 2025

除此以外，以下给出一些其他比较好用的小 Tips，或许可以减少在 Logisim 上消耗的时间：

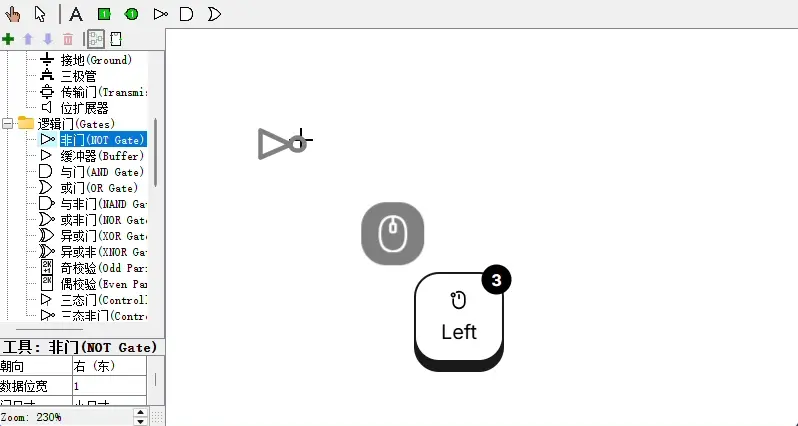

  • 选择一个元件，在按住 Ctrl 或 Shift 的情况下，右键可以多次点击放置多个元件
    • （比如说你要放置 x 个某元件，可以按住 Shift 右键放置 x-1 个元件，再松开 Shift 左键放置最后一个元件）

tip1

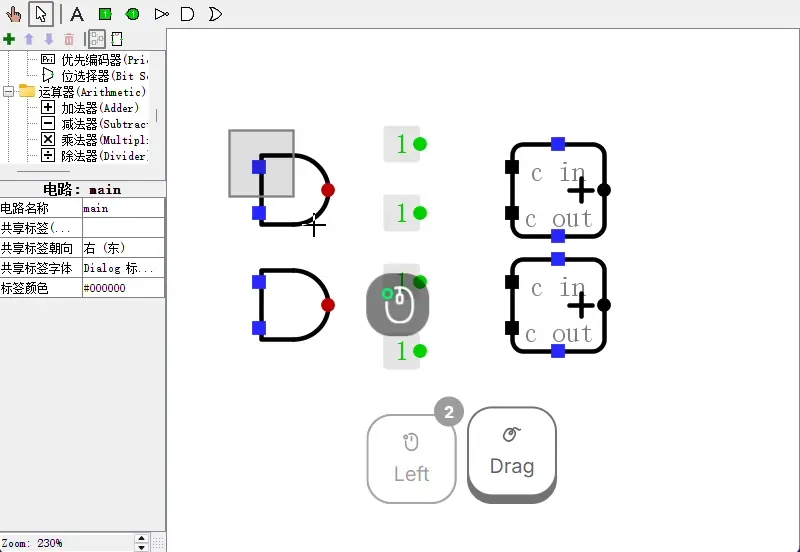

  • 选中逻辑门再按下数字键可以切换逻辑门的输入位宽（在放置元件时该操作也有效，并且之后放置的门都遵循该设置）；同理可以改变的有“常量”的值（不是位宽）、复用器的选择端位宽

在额外按住 Alt 的情况下，数字键专门用于改变数据位宽，比如运算器、寄存器

此外，你可以多选相同元件，然后批量修改位宽

最好自己试一试，以防你分不清按不按住 Alt 分别修改的是什么值，以及理解这一条 Tip 在说什么

tip2

  • 放置输入输出引脚后（并且正确为引脚命名），点击 “工程→分析组合逻辑电路” ，可以通过编辑真值表 / 输入逻辑表达式的方式自动生成组合逻辑电路

tip3

  • 如果需要跨文件复制电路，可以点击 “工程→加载库→Logisim库” 导入.circ文件，以整体封装的形式使用电路，也可以在导入后对整个电路复制粘贴（如果你不希望后续的实验存在过多的子电路文件依赖，我建议对整个电路复制粘贴，否则使用封装电路更加简洁）

（这个就不给动图演示了，后续实验就会用到）

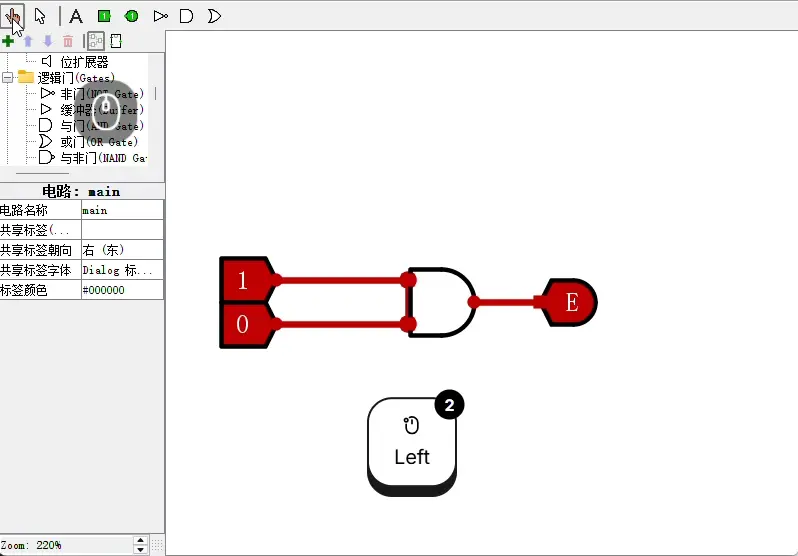

  • 编辑模式下鼠标中键点击某根电线（或者在戳模式下左键），会加粗与这根电线有连接的所有电线与节点，可以辅助判断有没有发生错误连线
    • （比如下面的例子中，同一逻辑门的两个输入不小心连接到了一起）

tip5

  • 选中元件按方向键可以修改元件朝向（多选元件按方向键也有效，但是电线不会相应旋转）

（没有动图的必要）

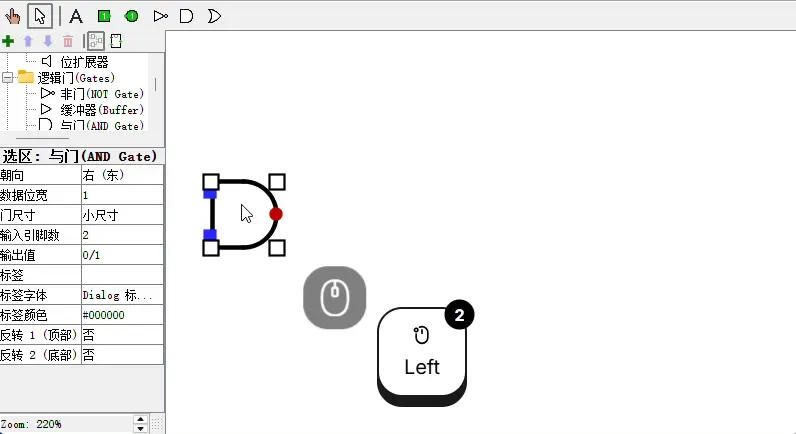

  • 一次 Ctrl+D 操作（复制+粘贴）可以代替一轮 Ctrl+CV 操作

tip7

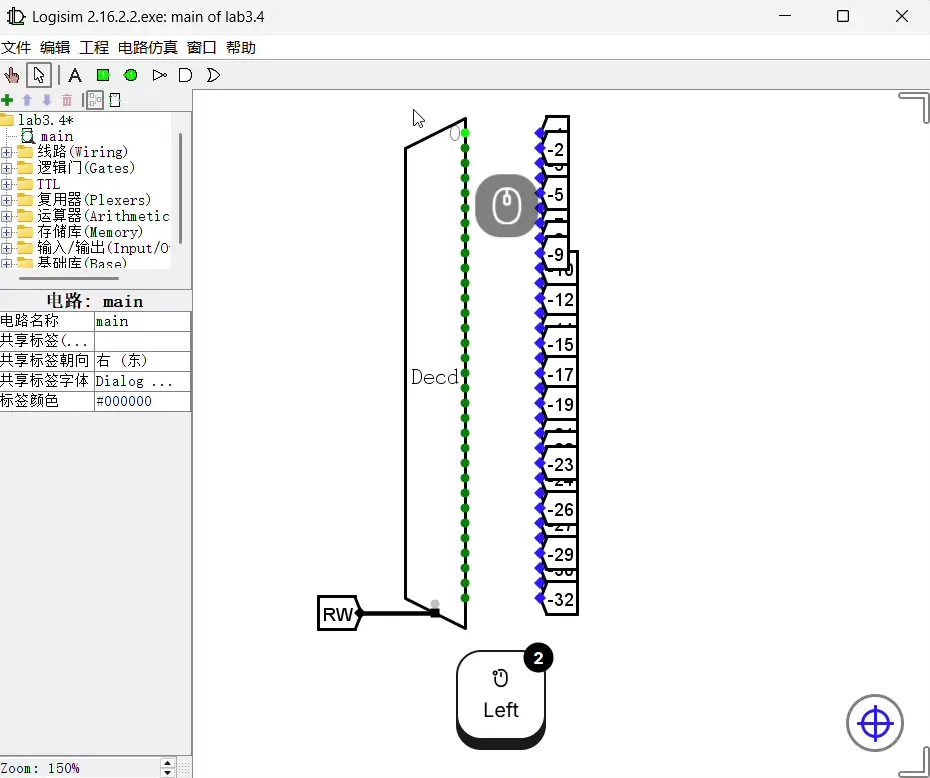

  • Logisim 会主动连接端口，即使之后被分开也会尝试用电线主动连接

（你猜我为什么要放这个动图）

tip8

Logisim 电路排查指南

你可以按照以下步骤排查你的电路是否有问题（以及是你的问题还是 Logisim 的问题）：

  1. 重启一次 Logisim 可以解决 Logisim 偶发的渲染问题（尤其是出现莫名其妙的蓝线/红线时）
  2. 优先排查出现蓝线/红线的地方，善用鼠标中键排查错误连线（早期很多连线问题都是不小心把两个输入端连接到了一起，这种错误通过鼠标中键可以很快排查）
  3. 没有蓝线/红线但是样例测试不通过 → 针对出现错误输出的部分，对着原理图（如果有）或逻辑式排查问题，善用鼠标中键；如果是时序逻辑电路的话可能还要考虑上升沿/下降沿问题，错误的时钟边沿设置会产生难以排查的问题
  4. 长时间找不到错误点也是很正常的，必要时要有推倒重来的勇气；在难以构建正确的电路时，可以在cslab的实践课程上寻找教程（确保你已经进行了足够多的思考）；真的走投无路的话可以尝试体会开源精神，注意可能造成的后果自负

最后祝连线愉快，作为助教时隔半年已经完全不会用 Logisim 了
